IP800-N/IP1000-N 平板式離心卸料離心機

該類離心機主要由轉鼓組合、軸承室組合、機座組合、機殼組合、傳動組合、電器控制柜等組成。

產品分類：

離心卸料離心機

留言咨詢

聯系我們

產品描述

商品名稱: IP800-N/IP1000-N 平板式離心卸料離心機
商品編號: IP800-N/IP1000-N

該類離心機主要由轉鼓組合、軸承室組合、機座組合、機殼組合、傳動組合、電器控制柜等組成。

? 離心機結構簡述

該類離心機主要由轉鼓組合、軸承室組合、機座組合、機殼組合、傳動組合、電器控制柜等組成。

?轉鼓組合：轉鼓組合由轉鼓底、轉鼓身、鼓身緣組成。轉鼓內裝有襯網、篩網，篩網通過壓環及螺釘緊固于轉鼓上，篩網間隙一般為0.05-0.3mm，可根據用戶需求選定。

?軸承室組合：軸承室組合主要由主軸、軸承座、軸承、上下壓蓋、皮帶輪等組成。主軸通過上軸承NU314E(圓柱滾子軸承)和兩個下軸承7314AC、6314支承固定于軸承室內，主軸上端通過錐孔與轉鼓相連，下端安裝從動皮帶輪。整個軸承室通過6個M20螺栓緊固在平板機座上。

?機座組合：平板機座上開有排液孔，與排液管相連，機座上腰形環孔通道供固相物排出用，固相物通過腰形出料斗落入到集料斗中或運輸帶上。平板機座為Q235-A材料，用不銹鋼襯包，也可根據用戶各種不同需求，采用襯玻璃鋼或其它防腐材料。機座下面有四個減振器，能有效緩解離心機振動。

?機殼組合：a、內機殼主要用于收集過濾液，通過機座與排液管排出機外。b、外機殼用于收集固相物料，從轉鼓甩出的固相物料通過內、外機殼之間空隙落下進入集料斗排出機外。c、機殼蓋緊固于機殼法蘭上，上面裝有進料管和洗滌管，懸浮液和洗滌液可分別從其進入轉鼓內。d、機蓋上設有兩個觀察孔，可隨時觀察轉鼓運轉及物料分離情況，也可觀察其有無積料和堵料現象。

?傳動組合：傳動組合由電機、電機座、主動皮帶輪、從動皮帶輪、三角皮帶、電機調節板等組成。三角皮帶可通過電機座上的調節螺栓調節松緊度，一般以壓下兩指為宜。

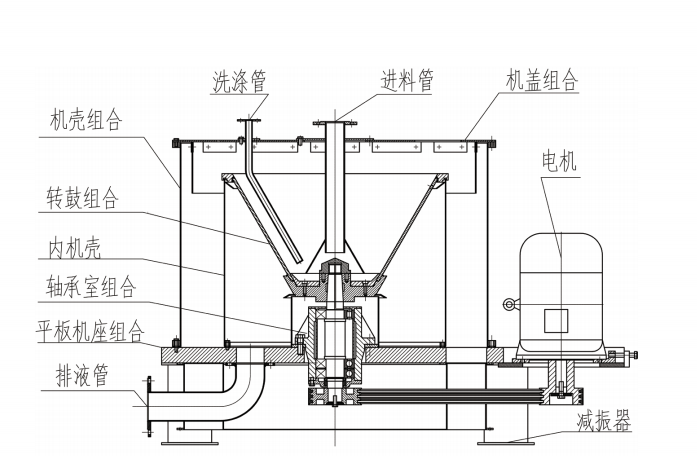

平板式離心卸料離心機結構簡圖

平板式離心卸料離心機結構簡圖

? 離心機主要性能特點

?該類離心機技術性能先進、可靠、安全、高效。離心機能在所處酸性、堿性等懸浮液分離環境中安全可靠地運行，故障率少，維護方便，運行成本低，使用壽命長。

?該類離心機為高轉速、高分離因數，產量高、分離效果好，分離出的濾餅含濕率較低。

?該類離心機采用平板式機座配置4個減振器，整機運轉平穩、振動小、噪聲低。該類離心機軸承均采用德國FAG軸承，精度高、承載能力強；

?該類離心機的整個操作過程都在封閉狀態下進行，對環境無污染。

?該類離心機配置洗滌管，可在連續分離過程中對濾餅層連續噴水洗滌，降解殘留酸及其他雜質，以獲得最理想的分離效果。同時可對離心機脫水區內部進行洗滌。

?該類離心機主要零部件(轉鼓及主軸、軸承室等)精密加工，嚴格保證尺寸精度及形位精度。轉鼓精密動平衡，保證離心機運行精度，確保離心機高速運轉下的平穩性。

?該類離心機關鍵部位抗腐、耐用。轉鼓使用壽命8年以上。

? 離心機概述與適用范圍

平板式離心卸料離心機是一種自動連續操作的過濾式離心機，利用轉鼓高速運轉下的離心力實現離心分離和自動離心卸料過程。

平板式離心卸料離心機結構簡單，操作方便，運轉平穩，自動連續分離，運行能耗低，適應范圍廣，分離效果好，處理能力大。該離心機主要適應于懸浮液濃度40%—85%，懸浮液固相粒度在0.05—2mm之間的物料的分離。在很大程度上能替代活塞推料、螺旋卸料等自動連續操作過濾式離心機。

? 離心機功能原理

工作原理(參見結構原理圖)：平板式離心卸料離心機是依據簿層分離原理，利用錐形轉鼓高速旋轉的離心力及其錐面離心分力對物料進行固液分離和自動離心卸料。當物料通過進料管進入到錐形轉鼓底部，在轉鼓高速旋轉的離心力作用下，濾液從篩網縫隙和轉鼓濾孔甩出，由內機殼收集通過平板機座上的排液管排出機外。而固相顆粒物則在篩網上形成薄濾餅層，并在轉鼓內錐面離心分力的作用下連續不斷地沿篩網內表面向錐形轉鼓上端移動而卸出轉鼓外，并從外機殼與內機殼之間的空隙落入集料斗排出機外，從而實現自動連續離心分離和自動連續離心卸料。

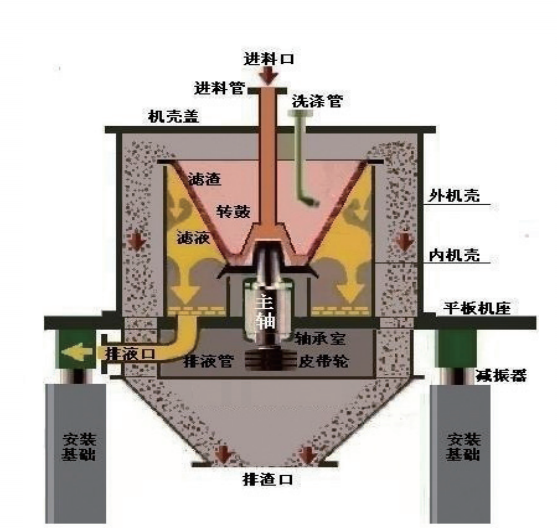

平板式離心卸料離心機結構原理圖

平板式離心卸料離心機結構原理圖

? 離心機主要技術參數及材質

參數名稱/型號	IPR800-N	IPR1000-N
轉鼓大端直徑	800	1000
轉鼓高度	438	500
內轉鼓錐角(度)	60	60/70
轉鼓轉速(r/min)	1400/1600	1400/1600
最大分離因數	878/1146	1100//1433
處理量m³/h	5-10	8-15
卸料方式	自動離心卸料	自動離心卸料
卸料轉速(r/min)	1400/1600	1400/1600
電機功率	15	22
工作溫度℃	≤80	≤80
機器外型尺寸長×寬×高	2080×1550×1447	2210×1750×1600
離心機重量	2550	3500
材質	轉內外轉鼓、內外機殼、機殼蓋等與物料接觸部位材質可選用304、316L不銹鋼，或2205、2507雙相不銹鋼、或TA2鈦材；底板、內外機殼、機殼蓋可選用碳鋼襯不銹鋼或襯塑防腐。主軸：45號鋼；軸承室ZG35；底板：Q235-A
